Електромагнітні клапани в торговому обладнанні: від зволоження овочевих вітрин до автомийок на АЗК

У кожного з цих «чудес» є спільний знаменник: електромагнітний клапан, що відкривається й закривається сотні, а то й тисячі разів на день.

Для ритейлу такі клапани — невеликі, але критичні елементи: від них залежать свіжість товару, якість напоїв, чистота автомобілів і, зрештою, кількість сервісних викликів. Нижче розповідаємо, де саме в мережах магазинів і на АЗК працюють електромагнітні клапани, як підбирати їх під середовище та цикл роботи й що робити, щоб техніки приїжджали рідше. Якщо ви шукаєте комплектуючі для сервісного запасу чи нового обладнання, зручно починати з розділу, де зібрано каталог електроклапанів, а далі діяти за описаною нижче логікою вибору.

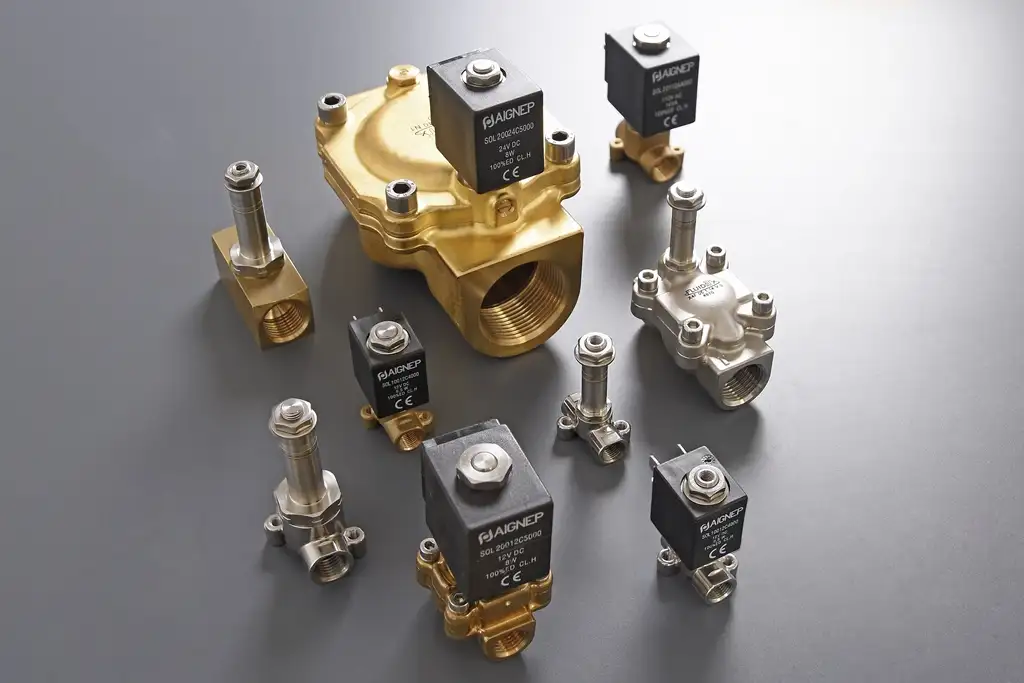

Як працює електромагнітний клапан: коротко

Електромагнітний клапан складається з корпусу, запірного елемента (мембрани, поршня чи тарілки) та котушки. Коли на котушку подають напругу, вона створює магнітне поле й переміщує осердя — клапан відкривається або закривається. Після зняття напруги пружина повертає все у вихідний стан.

У торговому обладнанні найчастіше зустрічаються:

• нормально закриті клапани — потік іде лише тоді, коли подано напругу (безпечний варіант за замовчуванням);
• мембранні клапани — добре працюють на воді, особливо при великих діаметрах і потоках;
• клапани прямої дії — підходять для малих діаметрів і умов, де перепад тиску мінімальний.

Де працюють клапани в магазинах та на АЗК

1. Системи туманоутворення для свіжих овочів і зелені

Свіжі овочі й зелень швидко втрачають вологу. Системи зволоження (туманоутворення) утримують високу вологість над вітриною, а товарний вигляд і вага продукції зберігаються довше.

Як це працює:

• вода під тиском подається до розпилювачів;
• клапани керують зонами вітрини за таймером або за сигналом датчика вологості;
• на коротку мить відкриваються й подають воду, потім закриваються.

Особливості:

• частота спрацювань висока (десятки на день, іноді значно більше);
• якість води критична: накип забиває розпилювачі та мембрани;
• гігієна — матеріали мають бути безпечними для контакту з харчовими продуктами, а систему потрібно періодично дезінфікувати та промивати.

2. Льодогенератори

У льодогенераторі клапани керують наповненням води, промиванням і зливом. Вони працюють у циклах: набір води, замороження, збирання, промивка.

Ключове:

• вода має бути відфільтрованою та м’якою, інакше швидко з’являється накип;
• клапан працює з холодною водою, але в умовах вологи й конденсату, тож котушка потребує захисту;
• помилки або заклинювання клапана одразу позначаються на якості льоду.

3. Кавові станції та кавомашини

У кавоматах і кавових станціях електромагнітні клапани подають гарячу воду, пару, керують потоком у групі заварювання та промиванням.

Особливості:

• висока температура середовища (гаряча вода й пара) вимагає відповідних матеріалів ущільнень і корпусу;
• накип у гарячій воді — головний ворог, тому без водопідготовки клапани виходять з ладу найшвидше;
• харчова безпека: матеріали мають бути придатними для контакту з харчовими продуктами та напоями;
• інтенсивний цикл: у піковий час кавова станція може працювати безперервно.

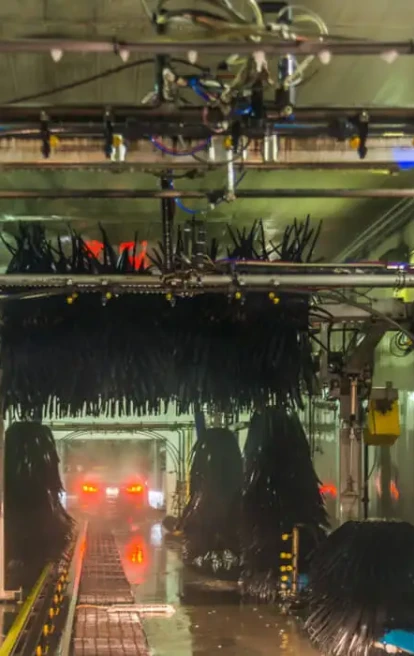

4. Автомийки й порохотяги на АЗК

Автомийка самообслуговування — це набір програм: попереднє змочування, піна, миття під тиском, віск, ополіскування, осушення. Кожна програма — це відкриття певного клапана та закриття попереднього.

Що важливо:

• хімія: піна, активні мийні засоби й віск агресивні до ущільнень;
• тиск: лінії високого тиску потребують клапанів, розрахованих на відповідні навантаження;
• вуличні умови: мороз, вологість, бруд;
• частота: у «години пік» клапани спрацьовують дуже часто.

Порохотяги на АЗК здебільшого працюють від електродвигунів, але там, де використовується стиснене повітря (наприклад, для обдування чи керування допоміжними вузлами), клапани для повітря також є частиною системи.

5. Водопідготовка

Фільтрація, пом’якшення, зворотний осмос — це системи, де клапани регулюють подачу, промивання, регенерацію та відсікання води.

• клапан на вході захищає обладнання від перетискання;
• клапан промивання скидає забруднення;
• відсічний клапан зупиняє подачу при переповненні чи несправності.

Саме водопідготовка визначає, скільки проживуть усі інші клапани торгового обладнання: чим чистіша й м’якша вода, тим довше вони працюють.

6. Подача стисненого повітря в торговельному та складському обладнанні

Стиснене повітря працює в упаковочних машинах, етикетувальниках, пневматичних дверях і розсувних системах, обладнанні для складів і розподільчих центрів. Клапани для повітря керують циліндрами, пневмоприводами, обдувом.

Особливості:

• повітря має бути сухим і чистим, інакше волога й олія виводять з ладу котушки та мембрани;
• клапан повинен відповідати тиску й швидкодії, які потрібні механізму;
• на складах і в магазинах важливі компактність та тиха робота.

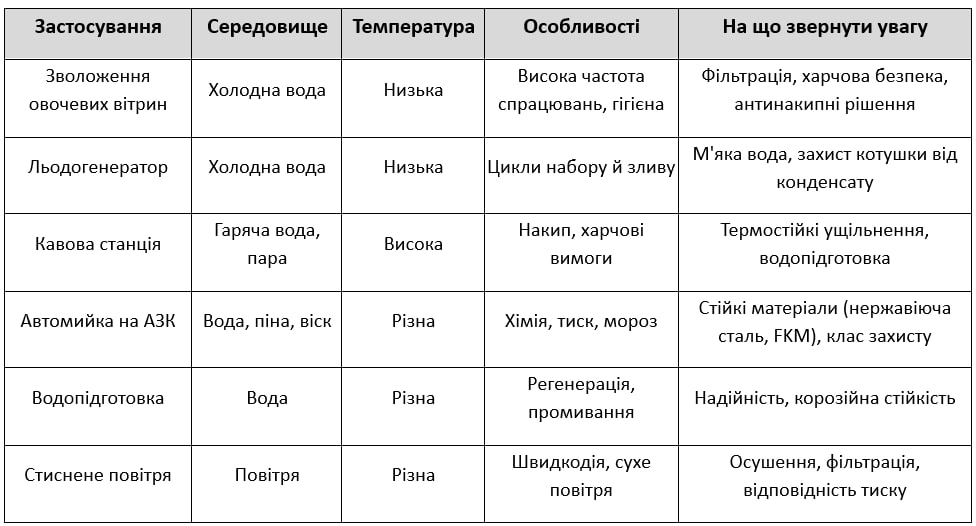

Порівняння: яке середовище — який клапан

Як вибрати клапан під середовище та цикл роботи

Крок 1. Визначте середовище

• Питна вода? Потрібні матеріали, придатні для контакту з харчовими продуктами.
• Гаряча вода й пара? Враховуйте температурний діапазон корпусу й ущільнень.
• Вода з хімією? Обирайте стійкі матеріали — нержавіюча сталь, відповідні еластомери.
• Повітря? Перевірте тиск і швидкодію.

Крок 2. Підберіть матеріал корпусу та ущільнень

• Латунь: універсальний варіант для чистої води.
• Нержавіюча сталь: для агресивних середовищ і високих гігієнічних вимог.
• Пластик: для економних рішень і слабкого тиску.
• Ущільнення (NBR, EPDM, FKM тощо): підбирають за температурою і хімією.

Крок 3. Визначте цикл роботи

Скільки разів на добу клапан спрацьовує? Якщо їх сотні — ресурс по циклах критичний. Зазвичай виробники вказують допустиму кількість спрацювань або режим роботи (наприклад, тривале ввімкнення чи імпульсне). Постійно ввімкнена котушка нагрівається, тож для таких задач обирають клапани, розраховані на безперервний режим.

Крок 4. Перевірте тиск і пропускну здатність

• мінімальний перепад тиску (для сервоприводних клапанів);
• максимальний робочий тиск;
• діаметр і Kv відповідно до потоку.

Крок 5. Оберіть напругу та захист

• 24 В — безпечніша, зручна для інтеграції з контролерами;
• 230 В — проста схема підключення;
• клас захисту (IP) — залежно від вологи, бруду, миття обладнання.

Крок 6. Подумайте про стан без живлення

Нормально закритий клапан — безпечний вибір для більшості торгових застосувань: при відключенні світла вода й повітря не ллються. Для окремих вузлів можуть знадобитися інші рішення, але вони потребують окремого обґрунтування.

Як скоротити кількість сервісних викликів

Більшість звернень в сервіс пов’язані не з «поломкою клапана», а з умовами, у яких він працює. Ось що допомагає.

1. Ставте фільтри перед клапанами. Пісок, іржа й накип — причина більшості заклинювань і витоків.
2. Подбайте про водопідготовку. М’яка вода значно подовжує життя клапанів у кавових станціях, льодогенераторах та системах туманоутворення.
3. Підбирайте матеріал під середовище. Невідповідний еластомер у хімії або гарячій воді розпадається за кілька тижнів.
4. Враховуйте цикл. Клапан, розрахований на рідкі спрацювання, у системі з частими циклами швидко зношується.
5. Захищайте котушки. Для вологих зон і зон миття обирайте відповідний клас IP та герметичні вводи.
6. Стандартизуйте моделі. Менше різних клапанів у мережі — простіше тримати запас і навчати техніків.
7. Тримайте комплекти запасних частин: мембрани, котушки, ущільнення для типових моделей.
8. Плануйте профілактику. Промивання, очищення від накипу, перевірка котушок за графіком коштують менше за аварійні виклики.
9. Ведіть облік відмов. Дані з усіх магазинів і АЗК показують, які точки «слабкі» і де потрібна заміна на стійкіші рішення.
10. Інтегруйте діагностику. Сигнали про несправність і лічильники спрацювань допомагають передбачати поломки.

Чек-лист для мережі магазинів та АЗК

• Класифіковано всі точки застосування клапанів (вітрини, лід, кава, мийка, водопідготовка, повітря).
• Для кожної точки визначено середовище, температуру, тиск, цикл.
• Матеріали корпусів та ущільнень відповідають середовищу.
• Перед клапанами встановлені фільтри.
• Є система водопідготовки там, де вона потрібна.
• Обрано нормально закриті клапани для безпечного стану без живлення.
• Перевірено клас захисту котушок.
• Сформовано набір запасних частин.
• Затверджено графік профілактики.
• Ведеться облік відмов за точками.

Типові помилки

• встановлення побутових клапанів на обладнання з інтенсивним режимом;
• ігнорування якості води;
• вибір ущільнень без урахування температури й хімії;
• відсутність фільтрів перед клапанами;
• недостатній захист від вологи та миття;
• різнобій моделей у мережі;
• реакція лише на поломки без профілактики.

Висновок

Електромагнітні клапани у торговому обладнанні — від зволоження овочевих вітрин до автомийок на АЗК — працюють у напруженому режимі, коли кожен збій відчутний у виручці. Правильний вибір за середовищем, температурою, тиском і циклом роботи, якісна водопідготовка, фільтри, захист котушок та планова профілактика дозволяють значно скоротити кількість сервісних викликів. Для мережі це означає стабільну роботу точок, задоволених клієнтів і менше витрат на аварійні виїзди.
