Контроллеры pRack – законченное решение от CAREL для управления централизованными компрессорными агрегатами
Современный продуктовый супермаркет с точки зрения его владельца или руководителя – это, прежде всего, обширный набор холодильного оборудования разного типа и с различными параметрами регулирования: от открытых охлаждаемых витрин до камер глубокой заморозки продуктов. Давно уже стало аксиомой, что подобная «разношерстная компания» холодильников станет гораздо более экономичной, если каждое устройство перестанет быть автономным. Выгоднее установить не десять стеллажей с десятью компрессорами, каждый из которых подключается к электрической сети и регулируется сам по себе, а единственный мощный компрессорный агрегат, совместно с которым указанные десять стеллажей объединяются в единую систему по хладагенту.
Преимущества подобного решения очевидны и не требуют детального рассмотрения – упрощение оборудования, равномерное распределение мощности, уменьшение потерь, снижение общих шумов от работы насосов и так далее. Но вот получить максимальный выигрыш от применения подобной схемы можно только тогда, когда она управляется надежной, многофункциональной и продуманной специализированной электроникой. В данном случае каждый холодильник может иметь свой, персональный режим работы, и в одну линию могут быть включены не только группы сходного оборудования, но и установки с различными рабочими температурами.
Итальянская компания Carel предлагает различные комплексные решения автоматизации для продуктового ритэйла. Ниже мы хотели бы познакомить читателя с одним из наиболее передовых и гибких вариантов для централизованных компрессорных агрегатов – серией конфигурируемых контроллеров pRack.
Контроллеры pRack: непрерывное совершенствование
Рассматриваемая серия контроллеров имеет собственную историю развития, которая постоянно пополняется новыми событиями. Прежде всего, следует отметить, что сегодня платформа pRack состоит из двух версий, соответствующих этапам внедрения в торговый бизнес нового холодильного оборудования:

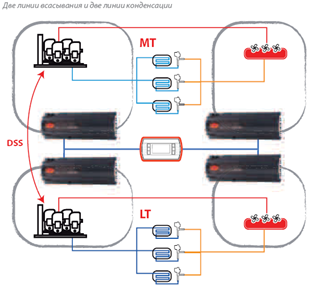

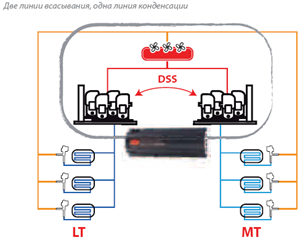

- pRack pR100 – стандартная автоматика, предназначенная для мультиплексных систем на основе винтовых, спиральных или поршневых компрессоров. Наряду с традиционной однолинейной конфигурацией, контроллеры могут поодиночке управлять двумя линиями всасывания, а также объединяться в каскадные или бустерные системы с синхронизацией DSS между ними;
- pRack pR100Т – вариант предыдущей версии, специально предназначенный для управления транскритическими системами СО2, в том числе – для управления переохладителем, клапанами высокого давления с настраиваемыми алгоритмами работы и системой смазки.
Разработка новых моделей серии ведется в соответствии с расширением и ужесточением требований рынка, среди которых:
- необходимость большого количества входов и выходов для управления;
- требования по энергосбережению, приводящие к изобретению инновационных алгоритмов работы;
- полная совместимость с основными стандартными системами управления;
- возможность создания единой сети, диспетчеризации и удаленного мониторинга.
Предельная простота управления и обслуживания

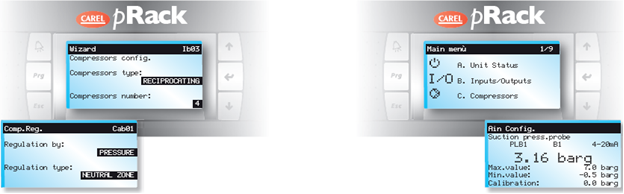

Одним из немаловажных преимуществ контроллеров серии является простота эксплуатации при богатейшем инструментарии, доступном пользователю. Начальная конфигурация pRack изменяется при помощи мастера настроек, который выполняет все регулировки в ней пошагово, задавая вопросы в режиме диалога на графическом ЖК-дисплее. Пользователю остается просто отвечать на них. Все меню интуитивно понятны и предельно «очеловечены». Вдобавок и начальных конфигураций существует несколько, каждая для своей области применения.

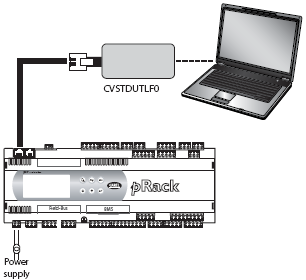

Установленные настройки можно сохранять, вводя несколько различных конфигураций и потом легко переключая их. Кроме того, при помощи специального ПО управлять контроллером можно через персональный компьютер. Если та или иная конфигурация была введена на одном из контроллеров, повторять операции ввода для аналогичной настройки других контроллеров нет необходимости. Вся конфигурация переносится с устройства на устройство при помощи ключа программирования SмАrt key.
Экономия электроэнергии и надежная защита оборудования
За энергосбережение в системе pRack отвечает специальный модуль ESS, который реализует группу полезнейших функций. К нему могут подключаться электронные расширительные клапаны ЕхВ, система испарительного охлаждения для воздушных конденсаторов ChillBooster и другие передовые устройства, существенно снижающие общее потребление энергии. Временное расписание позволяет изменять рабочую точку системы в зависимости от сезона и времени суток. Избыточное тепло может утилизироваться – направляться на производство горячей воды.
Контроллер выполняет также функции защитной системы, выдавая сигналы тревоги компрессора, общей тревоги высокого и низкого давления, предотвращая чрезмерное давление конденсации. Он имеет резервный датчик давления, повышающий надежность защиты, контролирует утечку хладагента, температуру нагнетания компрессора и индицирует состояние системы. Холодильное оборудование супермаркета с pRack постоянно находится под надежнейшей охраной.
Автор: Юрий Чабанов, директор компании "Премиум Климат"
дистрибьютор Carel и Eberle в Украине
