Питательные электронасосы: какие насосы пэ выбрать для паровых котлов высокого давления

В теплоэнергетике непрерывная генерация пара напрямую зависит от надежности узла подачи воды в котельный агрегат. Теплоноситель должен подаваться под огромным давлением, преодолевая сопротивление внутренних трактов, поэтому высоконапорные насосы пэ становятся основным звеном технологической цепи. Ошибка при подборе такого оборудования приводит к падению КПД станции, перерасходу электроэнергии или аварийным остановкам из-за кавитации. Данный материал призван помочь инженерам и проектировщикам выбрать оптимальную модель с учетом параметров конкретной котельной установки.

Расчет рабочих параметров: напор и производительность

Подбор питательного электронасоса начинается с детального гидравлического расчета системы. Ключевые критерии выбора — создаваемый напор и объемная подача среды. Напор агрегата рассчитывается таким образом, чтобы он превышал рабочее давление в барабане парового котла минимум на 15-20%. Этот запас необходим для преодоления гидравлического сопротивления экономайзера, регулирующих клапанов и подводящих магистралей.

Производительность оборудования подбирается строго под максимальную паропроизводительность котла. При этом учитывается дополнительный расход воды на непрерывную и периодическую продувку, а также возможные технологические утечки. Опытные инженеры закладывают резерв по подаче, предотвращающий работу оборудования на пределе нагрузок в пиковые периоды.

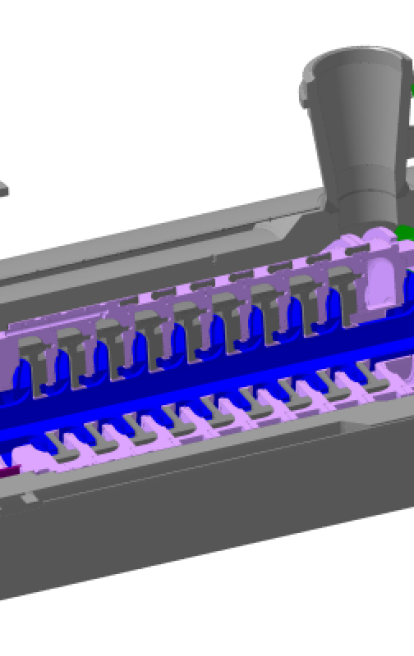

Двухкорпусная (баррельная) конструкция для сверхвысоких давлений

Для паровых систем с рабочим давлением свыше 100-140 атмосфер стандартные однокорпусные секционные структуры не обеспечивают должной надежности. В таких условиях применяются двухкорпусные насосы баррельного типа:

1. Внутренний корпус секционного типа объединяет рабочие колеса и направляющие аппараты.
2. Внешний кованый стальной кожух цилиндрической формы воспринимает на себя главное внутреннее давление.
3. Торцевая крышка фиксирует внутренний блок, создавая герметичную полость.

Такая инженерная схема исключает риск деформации секций при резких температурных колебаниях и предотвращает раскрытие стыков между ступенями под воздействием высоких гидравлических нагрузок.

Материальное исполнение проточной части: защита от эрозии

Питательная вода высокого качества проходит глубокую химическую очистку и деминерализацию. На высоких скоростях движения такой теплоноситель становится крайне агрессивной средой, вызывающей эрозионно-коррозионный износ внутренних поверхностей.

При подборе оборудования важно обращать внимание на сплавы, из которых изготовлены элементы проточной части. Рабочие колеса, щелевые уплотнения и направляющие аппараты должны отливаться из высоколегированных хромистых или нержавеющих сталей. Использование обычного серого чугуна или углеродистых сталей в высоконапорных котлах приводит к быстрому смыву металла и падению напорных характеристик.

Дополнительно при выборе сплавов учитывается потенциальный риск возникновения микрощелевой коррозии в местах контакта неподвижных и вращающихся деталей. Применение хромистых сталей марки 20Х13 или 12Х13 позволяет сформировать на поверхности проточных каналов устойчивую оксидную пленку, способную противостоять кавитационному выкрашиванию и капельному воздействию высокоскоростных струй обессоленной воды.

Важность подпорных (предвключенных) насосов в схеме

Физическая природа работы с горячей водой (температурой 160 °C и выше) создаёт постоянный риск кавитационного разрушения ротора. Насыщенный пар при малейшем падении давления на всасывающем патрубке образует газовые пузырьки, схлопывание которых разрушает рабочие колеса.

Для защиты главных питательных агрегатов в схему перед ними обязательно устанавливают бустерные (предвключенные) насосы. Они создают необходимый антикавитационный подпор, повышая давление среды до значений, исключающих вскипание воды на входе в первую ступень основного насоса.

Грамотное согласование частоты вращения и гидравлических характеристик бустерного и основного насосов позволяет избежать явления срыва подачи при резких сбросах нагрузки энергоблока. Бустерный агрегат берет на себя наиболее сложную кавитационную область, благодаря чему проточная часть высокого давления работает в идеальном гидродинамическом режиме без термических ударов.
